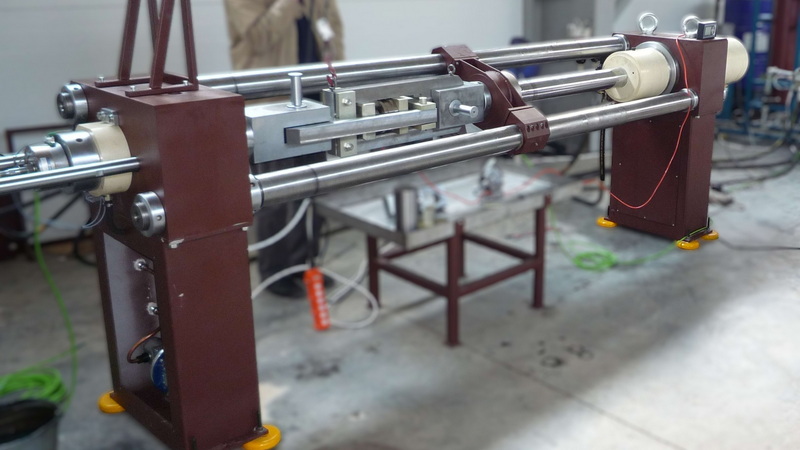

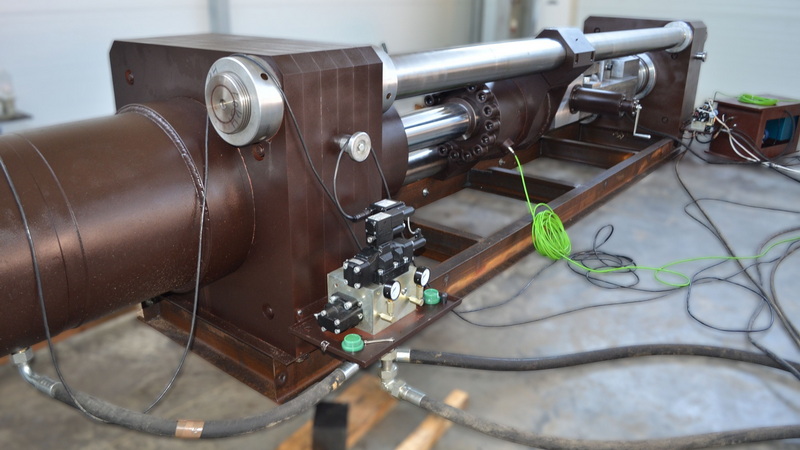

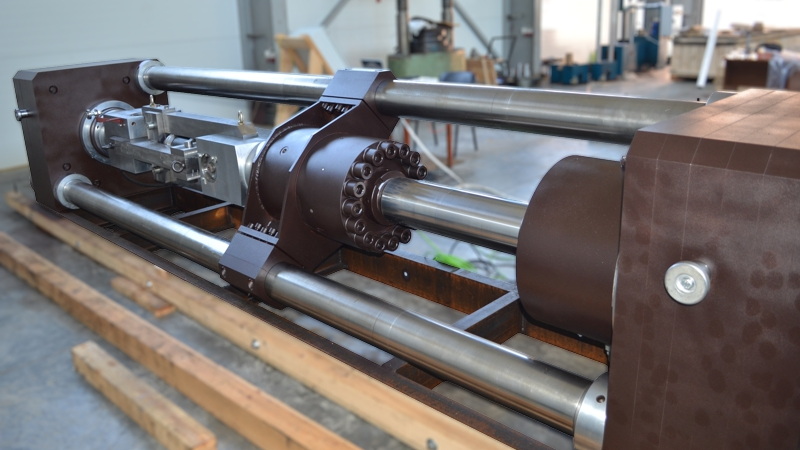

Испытательные машины МГА-500 и МГА-50 предназначены для проведения приемочных и периодических испытаний гидроамортизаторов, используемых в составе антисейсмических опорно-подвесных систем трубопроводов АЭС.  Нагружающие устройства машин представляют собой силовую установку горизонтального типа с захватными устройствами в форме вилки (серьги), в которых фиксируются амортизаторы при помощи пальцев.

Машины МГА-500 и МГА-50 оснащаются автоматизированной системой управления ASTM-Digital «Профессиональная», обеспечивающей управление процессом нагружения в соответствии с выбранной методикой и заданными параметрами.  Прикладное ПО Testing_M-auto обеспечивает визуализацию в виде диаграмм испытаний «сила-деформация», «сила-время», «деформация-время», и имеет несколько основных режимов работы:

• определение плавности перемещений подвижных частей амортизаторов в пределах рабочего хода не менее 10 циклов при скорости возвратно-поступательных движений от 0,2 до 1,9 мм/сек с записью диаграмм нагружения для последующего анализа на отсутствие заеданий и определения силы сопротивления при холостом ходе;
• определение скорости срабатывания клапанов амортизаторов (запирающей скорости) при скорости перемещений от 2 до 3.5 мм/сек в обоих направлениях. Нагружения производятся в пределах номинальной нагрузки в соответствии с паспортом на амортизатор. По результатам также рассчитывается динамическая жесткость амортизаторов как отношение действующей силы при закрытии клапанов к перемещению штока поршня.
• определение максимальной нагрузки на амортизатор с монтажным удлинителем в обоих направлениях с приложением усилия 150% от номинального и выдержкой не менее 1 сек;
• испытания на стендовую долговечность в объеме 100 циклов с приложением усилия в обоих направлениях 130% от номинального и 10 циклов с усилием 170% от номинального.
