Оборудование для циклических испытаний на усталостную прочность

Установки циклических испытаний УЦИ-150

Установки типа УЦИ предназначены для проведения испытаний металлопродукции и изделий на усталостную прочность методом циклических нагружений, а также статическую прочность.

Нагружающее устройство представляет собой 4-х колонную вертикальную установку с верхним расположением гидроцилиндра, на котором установлен линейный датчик для измерения хода штока цилиндра. В основании встроены тензодатчики для измерения нагрузки и линейный датчик деформации. На траверсе сзади установлен гидравлический блок с гидроаккумулятором и сервоклапаном, который управляет цилиндром.

Насосная установка обеспечивает подачу рабочей жидкости (масла) требуемого давления и расхода к гидроцилиндру и оснащена маслоохладителем с водяным охлаждением.

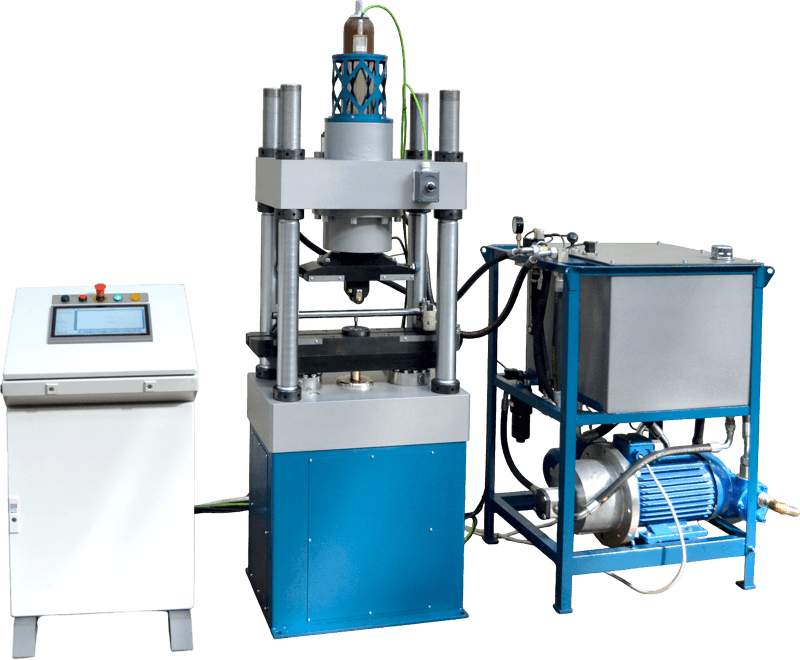

Машина для циклических испытаний на усталостную прочность (частота до 10 Гц, амплитуда до 2 мм) - вид спереди-слева

Максимальная нагрузка, кН

150

Макс. частота пульсаций, Гц

Макс. амплитуда при 10Гц, мм

Testing_M-auto. Испытания в режиме Dynamic Cycles с управлением по амплитуде перемещений.

ASTM-Digital «Профессиональная» построена на базе специализированных контроллеров фирмы DOLI Elektronik, которые предоставляют для работы встроенную библиотеку команд с потрясающими возможностями управления гармоническими сигналами! Оператору необходимо выбрать тип связи - нагрузка или перемещения, смещение (относительно которого производятся колебания), амплитуду и частоту, число полуциклов, а также начальную скорость и скорость возврата по завершении.

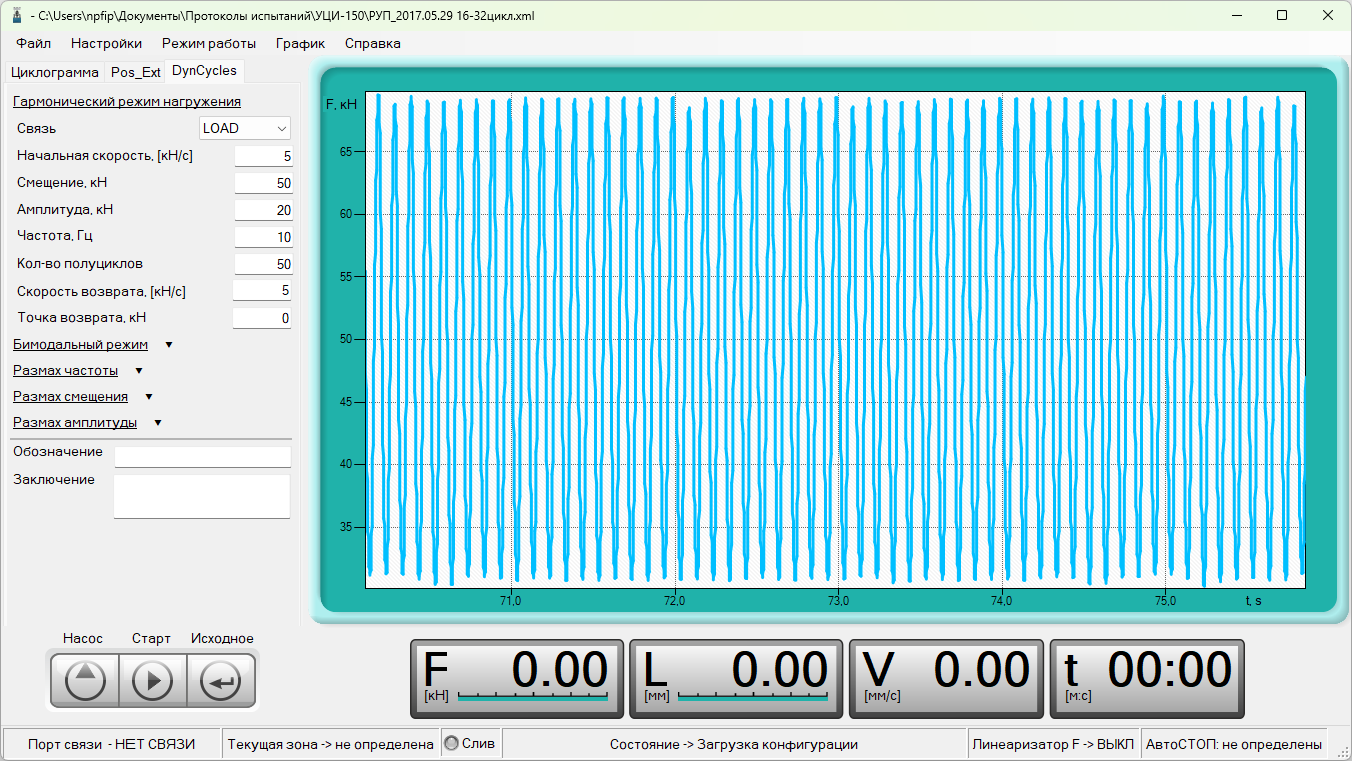

Testing_M-auto. Испытания в режиме Dynamic Cycles с управлением по амплитуде нагрузки.

На графике представлен режим гармонических колебаний с управлением по нагрузке, относительные смещение задано 50кН и амплитуда 20кН при частоте 10Гц. Количество циклов может составлять сотни тысяч.

Возможна работа в бимодальном режиме, когда управление осуществляется по одному каналу, а поддерживается определенное значение по другому каналу.

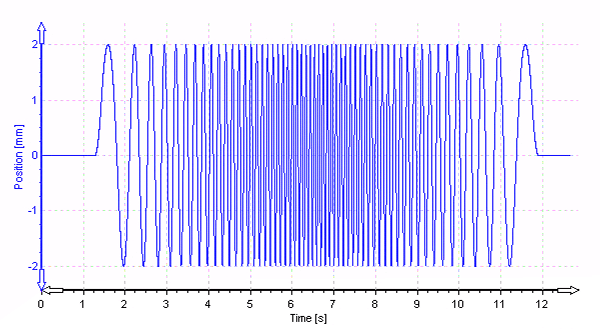

График циклических испытаний ±2мм с модуляцией частоты от 1 до 10 Гц

Частота непрерывно увеличивается с 1 до 10 Гц в течение 5 секунд и обратно, параметр SweepFrequencyCount задает число повторов.

График циклических испытаний с линейной модуляцией амплитуды от 1 до 2 мм

Амплитуда линейно увеличивается от 1 до 2 мм в течение 5 секунд и обратно, параметр SweepAmplitudeCount задает число повторов.

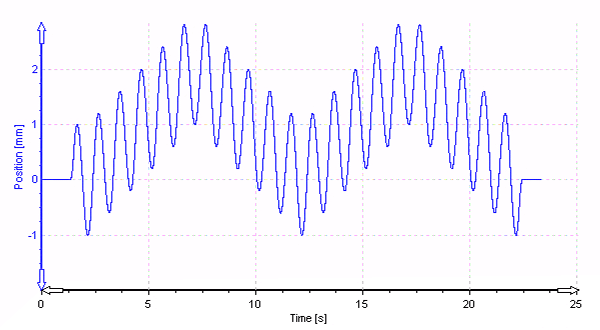

График циклических испытаний с модуляцией смещения амплитуды от 0 до 2 мм

Смещение линейно увеличивается от 0 до 2 мм в течение 5 секунд и обратно, параметр SweepOffsetCount задает число повторов.

График циклических испытаний с логарифмической модуляцией амплитуды от 1 до 2 мм

Амплитуда экспоненциально увеличивается от 1 до 2 мм в течение 5 секунд и обратно, SweepAmplitudeCount задает число повторов.

Библиотека команд Dynamic Cycles также предоставляет возможность модуляции амплитуды, частоты и смещения гармонического сигнала, как линейно, так и логарифмически!
