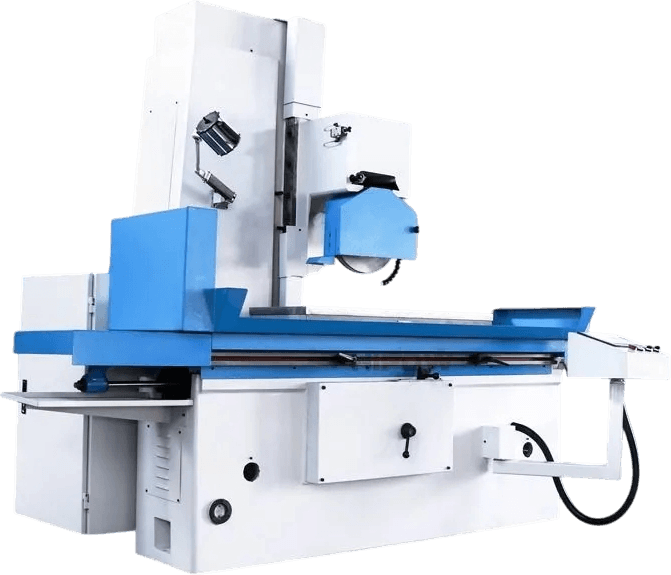

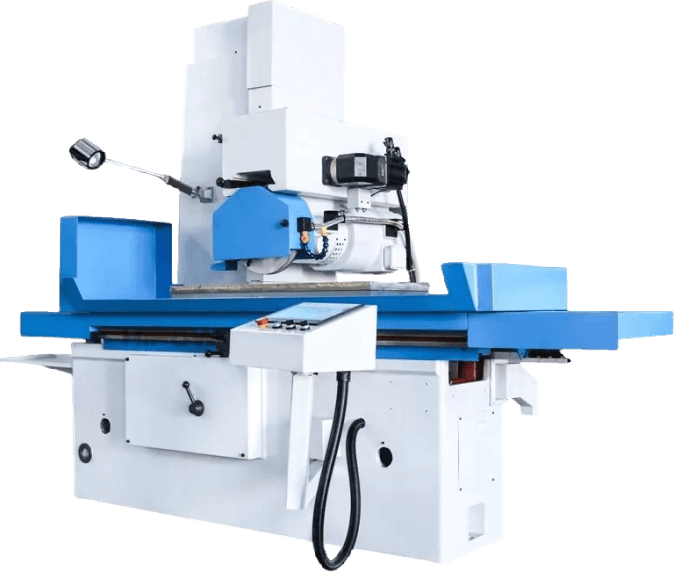

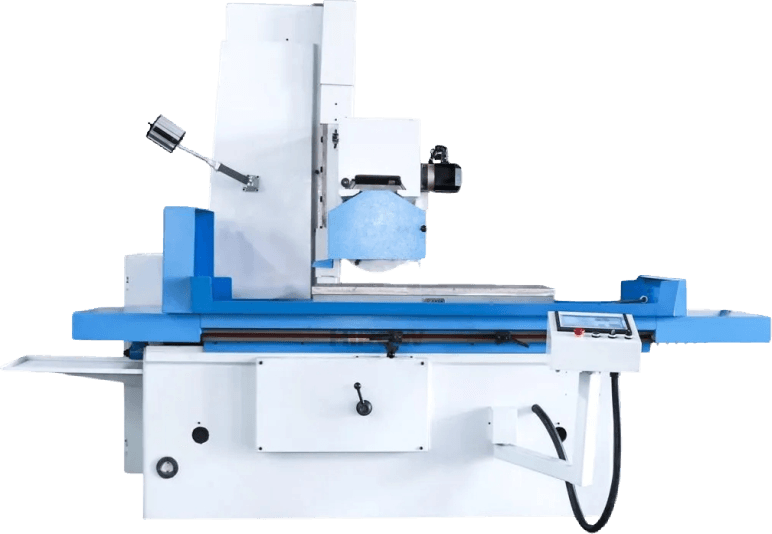

Плоскошлифовальный станок MY7150 - PLC

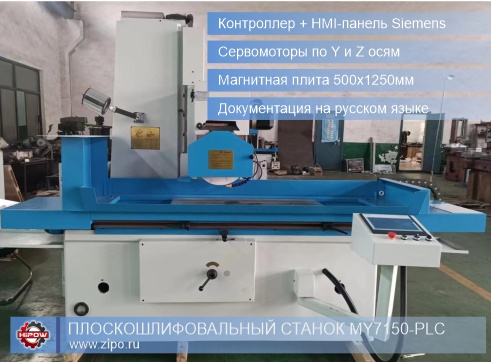

Станок плоскошлифовальный MY7150-PLC оснащен автоматизированной системой управления на базе контроллера Siemens S7-200 Smart и сенсорной панелью оператора для ввода параметров и задания режимов работы (интерфейс на русском языке), расположенной на поворотной консоли. Вертикальная и поперечная подачи осуществляются при помощи сермомоторов Siemens, обеспечивающих прецезионную точность и надежность. Большая магнитная плита размером 500х1250мм позволяет устанавливать и обрабатывать габаритные детали до 600мм шириной и до 1300мм длиной, а двигатель привода шлифовального круга мощностью 7.5кВт обеспечивает высокую скорость шлифования.

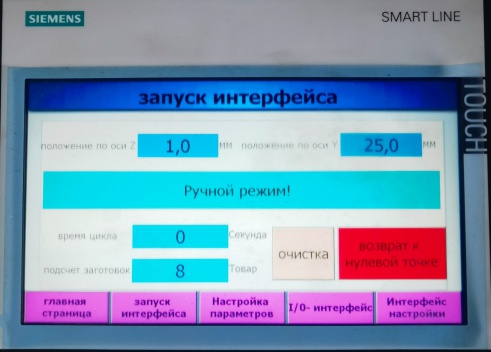

Простой и понятный интерфейс позволяет быстро освоить управление плоскошлифовальным станком. Для начала работы в автоматическом цикле необходимо подвести шлифовальный круг к затотовке и установить привязки положений, а также шаг вертикальных и поперечных подач. Скорость хода стола регулируется поворотом рукоятки на станине, а конечные положения настраиваются ограничителями хода.
| Рабочий стол | Размер стола (ДхШ), мм | 500[1250 |
| Максимальный ход рабочего стола, мм | 1350 | |
| Число Т-образных пазов х длину | 5x18 | |
| Скорость перемещений стола, м/мин | 3...25 | |
| Шлифовальная бабка | Максимальная высота от поверхности стола до центра шпинделя, мм | 800 |
| Макс. поперечные перемещения шлиф.круга (вручную или в цикле) | 580 | |
| Макс. вертикальные перемещения шлиф.круга (вручную), мм | 600 | |
| Скорость вращения шпинделя, об/мин | 1440 | |
| Размер круга, мм | 400x40x127 | |
| Дискретность вертикальных подач, мм | 0.01 | |
| Вертикальная подача вручную маховиком за один оборот, мм | 1.0 | |
| Суммарная мощность двигателей, кВт | 16 | |
| Двигатель шлиф.круга | Мощность, кВт | 7.5 |
| Скорость, об/мин | 1440 | |
| Сервомотор вертикальных подач |
Мощность, кВт | 2.3 |
| Сервомотор поперечных подач |
Мощность, кВт | 1.5 |
| Двигатель гидростанции | Мощность, кВт | 4 |
| Скорость, об/мин | 960 | |
| Двигатель насоса охлаждения | Мощность, кВт | 0.125 |
| Скорость, об/мин | 2800 | |
| Насос гидростанции | Расход, л/мин | 125 |
| Рабочее давление, МПа | 1.5 | |
| Рабочая точность | Параллельность обработанной поверхности от базы | 1000:0.015 |
| Шероховатость поверхности, мкм | Ra 0.63 | |
| Вес нетто/брутто, кг | 5300/6000 | |
| Габаритные размеры, мм | 3210х1750х2350 | |
