Испытательные машины для поверки индикаторов веса

Испытательные машины Р-50М-авто и ИР-500М-авто в исполнении с удлиненными колоннами и спецзахватами могут использоваться в качестве эталона при поверке и калибровке гидравлических индикаторов веса ГИВ-6, ГИВ6-М1, ГИВ6-М2, JZ, AS131, AS135, AS232 (КНР) и др. а также для калибровки и поверки электронных индикаторов веса ИВЭ-50, ГИВ-1Э, ДЭЛ-140, МС-130 и др., используемых для измерения и регистрации усилий натяжения неподвижного конца талевого каната. Машины могут также применяться при калибровке крановых весов и датчиков веса с пределом допустимой относительной погрешности от ±2,5 % и грубее.

Для поверки и калибровки индикаторов веса, устанавливаемых на канаты диаметром не более 22мм, могут применяться испытательные машины Р-20М-авто и ИР-200М-авто в исполнении с удлиненными колоннами.

В целях защиты оператора машины комплектуются специальным экраном.

Цифровая система управления/измерения ASTM-Digital «Профессиональная» в комплекте с прикладным программным обеспечением реализует автоматическое управление процессом поверки (калибровки).

Особенности программного обеспечения:

2 встроенных режима поверки - для индикаторов веса (в т.ч. крановых весов и динамометров) и для самой испытательной машины (при наличии электронных динамометров ДОРЭ производится ее автоматическая поверка);
возможность настройки количества поверочных проходов, реперных точек, варианта прохода по точкам (прямой ход, обратный ход), единиц измерения (кН или тс), предельной нагрузки (автостоп);
автоматическое снижение скорости до минимальной при подходе к реперной точке, что обеспечивает высокую точность фиксации показаний;
возможность линеаризации показаний силоизмерителя для улучшения точности измерения;
автоматический расчет погрешности измерения по каждому из проходов, формирование итогового протокола поверки (калибровки) с возможностью распечатки на принтере;
архивирование результатов;
поиск протоколов поверки в базе данных по критерию (дата, тип средства измерения и т.д.).

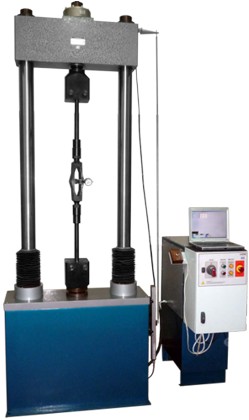

Разрывная машина ИР-500М-авто для поверки индикаторов веса

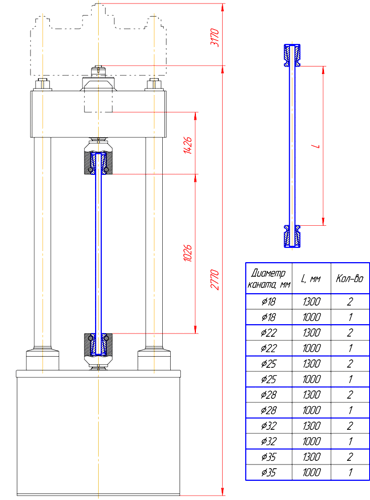

Схема крепления каната для установки индикатора веса

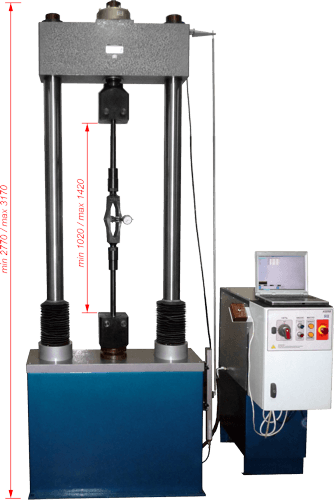

Испытательная машина ИР-500М-авто для поверки гидравлических и электронных индикаторов веса ГИВ-6, ГИВ6-М2, ИВЭ-50 и др. с увеличенной высотой рабочего пространства и спецзахватами

Испытательная машина Р-50М-авто для поверки электронных и гидравлических индикаторов веса

Машины испытательные ИР-М-авто и Р-М-авто внесены в Госреестр средств измерений РФ (№54048-13), Республики Казахстан, Республики Беларусь, Республики Туркменистан, Республики Узбекистан.

Технические характеристики разрывных машин	ИР-500М-авто	Р-50М-авто
Наибольшая предельная нагрузка, кН	500
Цена единицы наименьшего разряда силоизмерителя, кН	0,01
Пределы допускаемой погрешности измерения нагрузки в диапазоне 10...500кН, % не более	±1 (±0.5 по заказу)
Пределы допускаемой погрешности измерения перемещений, %	±2
Высота рабочего пространства, мм:	1000 *
Ширина рабочего пространства, мм	600	500
Рабочий ход активного захвата, мм	420	300
Диапазон скоростей нагружения, кН/с	0,5 - 50 (0,05 при подходе к реперной точке)
Пределы допускаемой погрешности поддержания скорости нагружения, % от заданной величины, не более	±5
Габаритные размеры разрывной машины, не более, мм	1700 х 910 х 3100	1800 910 3520
Масса, не более, кг	1750	2800

* Высота рабочего пространства машин может быть изменена по требованию Заказчика.
Заделка канатов для установки гидравлических и электронных индикаторов веса производится Заказчиком самостоятельно.

По заказу дополнительно могут быть поставлены:

образцовые динамометры типа ДОРЭ для проведения автоматической поверки машины;
переходники для крановых весов и датчиков веса;
обоймы для заделки канатов диаметром 15,19, 22, 25, 28, 32, 35, 38мм;
индустриальное масло для заливки в насосную станцию.
