Разрывные машины ИР-М-авто и Р-М-авто

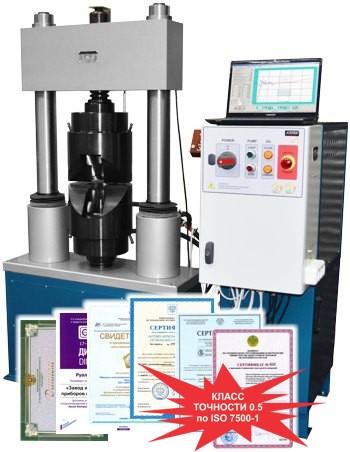

Разрывная машина ИР-500М-авто

Знак качества испытательного оборудования

Автоматизированные разрывные машины ИР-М-авто и Р-М-авто предназначены для статических испытаний образцов металлов, арматурной стали, образцов из листового и круглого проката на растяжение при нормальной температуре по ГОСТ 1497, 12004, 6996, ASTM E8, EN 10002 и др. По заказу машины могут объединяться с прессами ИП-М-авто в комплексы с единым пультом управления для проведения испытаний на сжатие по ГОСТ 25.503, 25.602 и др, изгиб по ГОСТ 6996, 14019 и др., осадку по ГОСТ 8817, бортование по ГОСТ 8693, сплющивание по ГОСТ 8695, раздачу по ГОСТ 8694, излом.

Нагружающие устройства разрывных машин ИР-М-авто являются двухколонными вертикального типа с одной зоной для испытаний на растяжение, оснащены захватами с гидравлическим зажимом образца. Для испытаний на сжатие/изгиб разрывная машина ИР-М-авто оснащается нагружающим устройством типа УНИС. Нагружающие устройства разрывных машин Р-М-авто являются двухколонными вертикального типа с двумя зонами для испытаний на растяжение и сжатие/изгиб («реверсивная рамка»), оснащены захватами с гидравлическим зажимом образца.

Разрывные машины ИР-М-авто и Р-М-авто являются развитием серийно выпускаемых машин типа ИР-0 и Р.

Модификации разрывных машин имеют обозначение Т-FS, где:
Т — тип машины: «ИР» или «Р»;
F — максимальное значение нагрузки в кН (в тс для Р-М-авто);
S — тип применяемой системы измерений: «М-авто» ( система ASTM-Digital «Профессиональная»).

Цифровая система управления/измерения ASTM-Digital «Профессиональная» в комплекте с прикладным программным обеспечением Testing_M-auto реализует автоматическое управление процессом нагружения по методике выбранного ГОСТ и параметрами, заданными оператором на ЭВМ.

Прикладное программное обеспечение Testing_M-auto позволяет автоматически обрабатывать результаты испытаний по ГОСТ 1497, 6996, 10006, 10446, 12004, 13840,14019, 25.503, 52627, 52628, ASTM E8M, ASTM A370-02, ASTM B 557-94, DIN 50145, EN 10002 и др., строить в реальном времени диаграммы нагружения («сила-перемещение» или «сила-деформация», «перемещение-время», «деформация-время» и т.д.) с распечаткой протоколов испытаний и диаграмм на принтере, а также проводить испытания на прочность в ручном режиме. Во всех основных и вспомогательных режимах обеспечен доступ к справочной системе через меню «Справка».

Подробнее о программном обеспечении Testing_M-auto

Системы ASTM-Digital изготавливаются из микрочип компонентов от ведущих зарубежных производителей с использованием цифровых технологий обработки сигналов, что обеспечивает их высокий технический уровень, функциональность и надежность! Электрооборудование (см. фото) изготавливается из современных комплектующих с соблюдением требований международного стандарта электробезопасности и имеет несколько уровней защиты от выхода оборудования в запредельные режимы работы.

Номенклатурный перечень: ИР-100М-авто, Р-10М-авто (100 кН / 10 т), ИР-200М-авто, Р-20М-авто (200 кН / 20 т), ИР-500М-авто, Р-50М-авто (500 кН / 50 т), ИР-1000М-авто, Р-100М-авто (1000кн / 100 т).

Разрывные машины ИР-М-авто и Р-М-авто внесены в Госреестр средств измерений РФ (№54048-13), Республики Казахстан, Республики Беларусь, Республики Узбекистан, Туркменистана.

Технические характеристики	ИР-100М-авто / Р-10М-авто	ИР-200М-авто / Р-20М-авто	ИР-500М-авто / Р-50М-авто	ИР-1000М-авто / Р-100М-авто
Наибольшая номинальная нагрузка, кН	100	200	500	1000
Высота рабочего пространства, мм	400 /800	420 /900	420 /1000	600 / 1100
Ширина рабочего пространства, мм	350 /420	400 /500	500 /600	600 / 800
Рабочий ход активного захвата, мм	400 / 300	400 / 300	420 / 300	600 / 300
Размеры испытываемых образцов: - диаметр цилиндрических образцов, мм; - толщина х ширина плоских образцов, мм; - диаметр образцов с головками, мм	5-20 [0,5-20]х40 5-15	5 -30 / 5-25 [0,5-25]х40 8-20	8 - 36 [0,5-40]х40 8-25	8-50 [5-50]х80 28
Цена единицы наименьшего разряда силоизмерителя, кН	0,01			0,1
Класс точности индикации нагрузки по ISO 7500-1	1 - базовое исполнение; 0,5 - по заказу
Диапазон скоростей нагружения, кН/с	0,1 - 10	0,2 - 20	0,5 - 50	1-100
Пределы допускаемой погрешности поддержания скорости нагружения, % от заданной	±5
Пределы допускаемой погрешности измерения перемещений, %	±2
Масштаб записи диаграмм нагружения «нагрузка-деформация»	от 1:10 до 500:1
Габаритные размеры, не более, мм: -длина -ширина -высота	1835/1300 х 710/950 х 1970/2490	1940/1450 х 710/950 х 2170/2900	1700/1800 х 910/910 х 2480/3520	2000 / 1950 х 900 / 1150 х 3000 / 4590
Масса, не более, кг	850/1100	1150/1700	1650/2800	3700/6900
Параметры электропитания	380 В, 50 Гц
Потребляемая мощность, не более, кВт	1,5	1,5	3,5	3,5
Фото	Р-10М-авто	Р-20М-авто	Р-50М-авто	Р-100М-авто

Примечание: через дробь параметры соответствуют разрывным машинам Р-М-авто.
ИР-100М-авто ИР-200М-авто Разрываня машина ИР-500М-авто Машина испытательная ИР-500М-авто

Условия и комплект поставки:

Дополнительная информация:

Скачать каталог продукции
Специсполнение машин для поверки индикаторов веса ГИВ, ИВЭ;
Эталонные динамометры типа ДОРЭ и ДОСЭ для метрологической поверки машин;
Устройства типа УНИС для испытаний на изгиб и сжатие;
Приспособление для испытания на загиб к разрывным машинам Р-М-авто;
Приспособление для испытаний крестообразных соединений и нахлесточных соединений анкерных стержней на срез, тавровых соединений анкерных стержней на отрыв по ГОСТ 10922;
Датчики деформации (экстензометры) контактного типа;
Сравнение с разрывными машинами ИР-0, ИР-1;
Программное обеспечение для ЭВМ;
Перечень испытательного оборудования, снятого с производства.

Также мы можем произвести модернизацию перечня гидравлических разрывных машин отечественного и импортного производства цифровыми системами ASTM-Digital "Профессиональная", оказать услуги по ремонту и поставке запасных частей (губки, обоймы, вкладыши, захваты, РТИ и т.д.):

разрывная машина Р-10, Р-20, Р-50, Р-100;
разрывная машина ИР-100.0, ИР-200.0, ИР-500.0
разрывная машина МР-100, МР-200, МР-500;
разрывные машины типа ГРМ, ГМС, УММ и т.д.;
разрывные машины EDZ, EU (пр-во Германия) и т.д.
