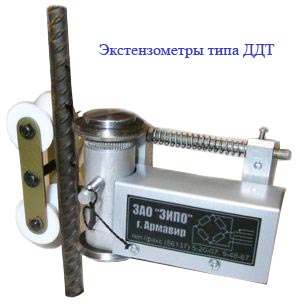

Датчики деформации ДДТ

Тензометрические датчики деформации (экстензометры) предназначены для измерения деформации образцов металлов круглого сечения (в т.ч. арматуры) при испытании на растяжение и относятся к датчикам контактного типа (навесные). Конструктивно существует два типа тензометров:

Оба типа экстензометров предназначены для работы в составе системы измерений ASTM-Digital "Профессиональная" на разрывных машинах ИР-М-авто и Р-М-авто. Тензометры имеют базы измерения деформации 25, 50 и 100мм, допустимая деформация ±10% от базы (по заказу возможна поставка экстензометров с другими параметрами).

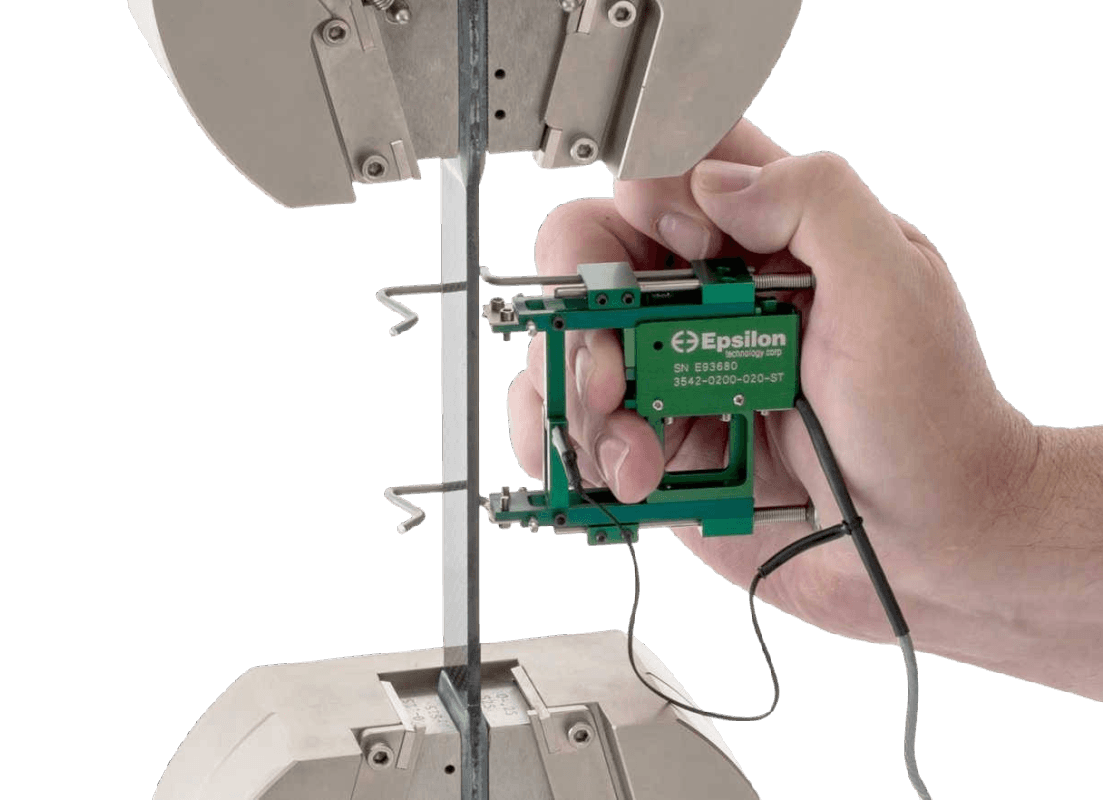

Порядок установки тензометра на образец:

  1. сожмите пальцами одной руки механизм прижима датчика деформации, при этом прижимные ролики отодвинутся от стальных ножей;
  2. заведите испытываемый образец в пространство между роликами и ножами и отпуская механизм поджатия зафиксируйте датчик по центру образца;
  3. перед началом испытания необходимо вынуть фиксатор из корпуса датчика;
  4. не забудьте кабель от датчика деформации соединить с усилителем (усилитель также должен быть соединен со шкафом управления системы ASTM-Digital при помощи кабеля из комплекта поставки);
  5. по окончании измерений упругой деформации обязательно снимите тензометр с образца и вставьте фиксатор на место.

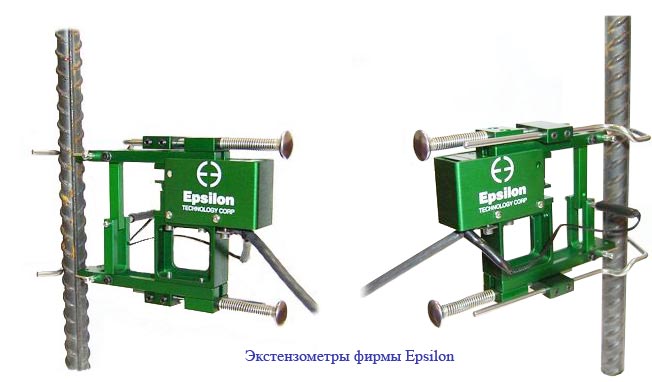

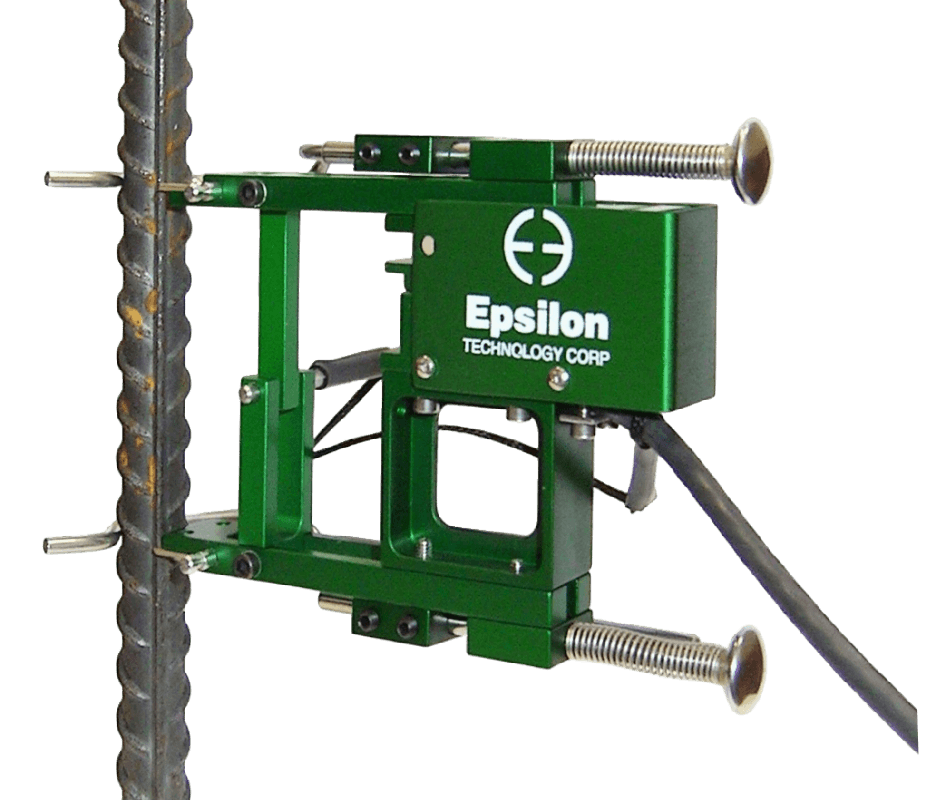

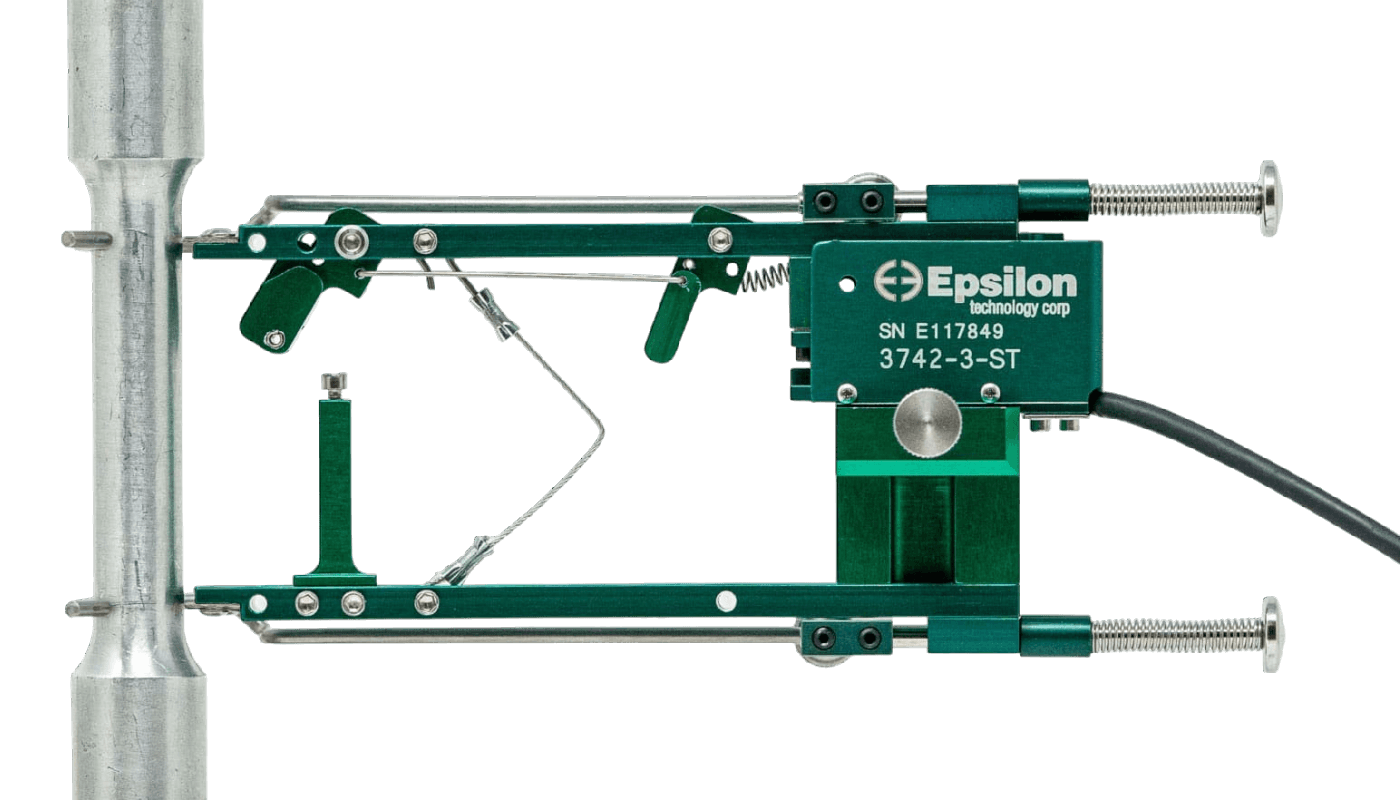

Тензометры Epsilon.



Примечание: Не допускается разрывать образец с установленным тензометром - это может вывести датчик из строя!
