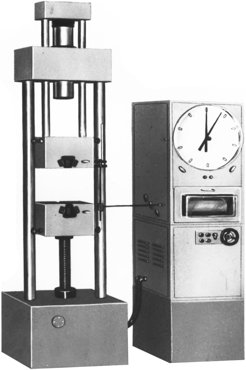

Разрывные машины Р-10, Р-20, Р-50, Р-100

Разрывные машины гидравлические типа Р предназначены для статических испытаний образцов металлов и сплавов и изделий из них (метизов и пр) на растяжение по ГОСТ 1497, 12004, на сжатие по ГОСТ 25.503 и изгиб (при комплектации приспособлениями) по ГОСТ 6996 и 14019.

Измерение нагрузки при проведении испытаний осуществляется традиционным торсионным силоизмерителем. Машины позволяют производить запись диаграммы нагружения на двухкоординатном самописце.

Номенклатурный перечень: Р-10 (100 кн / 10 т), Р-20 (200 кн / 20 т), Р-50 (500 кн / 50 т), Р-100 (1000 кн / 100 т).

ВНИМАНИЕ: разрывные машины Р-10, Р-20, Р-50 сняты с производства в 1980-х годах.

Усовершенствованным вариантом разрывных машин Р-10, Р-20, Р-50, Р-100 с ручным управлением являются автоматизированные разрывные машины Р-М-авто, оснащенные цифровой системой управления/измерения ASTM-Digital «Профессиональная».

Технические характеристики	Р-10	Р-20	Р-50	Р-100
Наибольшая предельная нагрузка, кН	100	200	500	1000
Диапазоны измерения нагрузки (цена наименьшего деления шкалы), кН	0-20(0,04) 0 - 50(0,1) 0 - 100(0,2)	0-40(0,08) 0 - 100(0,2) 0 - 200(0,4)	0-100(0,2) 0 - 250(0,5) 0 - 500(1)	40-200(0,4) 100 - 500(1,0) 200 - 1000(2,0)
Максимальная высота рабочего пространства, мм, при испытании на - растяжение - на сжатие	800 210	900 210	1000 210	1100 250
Рабочий ход активного захвата, мм	280	300	320	340
Диапазон скоростей перемещения активного захвата без нагрузки, мм/мин	8-300	5-200	3-100	3-100
Скорость установочного хода пассивного захвата, не менее, мм/мин	200
Предел допускаемой погрешности при измерении нагрузки, начиная с 20% наибольшего значения каждого диапазона, %	±1
Масштаб диаграммной записи перемещения активного захвата	5:1; 50:1
Размеры испытываемых образцов: - диаметр цилиндрических образцов, мм; - толщина х ширина плоских образцов, мм; - диаметр образцов с головками, мм	5-20 [0,5-20]х40 <20	5-25 [0,5-25]х40 <25	8-36 [0,5-40]х40 <30	8-60 [5-50] х 80 28
Габаритные размеры, не более, мм: -длина -ширина -высота - углубление (приямок)	1410 940 2485 350	1550 950 2900 450	1750 960 3510 500	2970 1930 4590 650
Параметры питания	380 В, 50 Гц
Масса, не более, кг	1 250	1 820	2 900	7100

По заказу дополнительно могут быть поставлены:

приспособления для проведения испытаний на сжатие и загиб по ГОСТ 14019;
приспособление для испытаний по ГОСТ 10922-90;
приспособление для испытаний образцов цилиндрических образцов с головками и образцов с резьбовыми головками;
паспорт (формуляр), техническое описание и инструкция по эксплуатации (руководство по эксплуатации);
резиновые уплотнения;
запасные части и узлы (гидроцилиндры зажима захвата, обоймы, уголки для крепления обойм и т.д.);
губки (вкладыши) для зажима образцов:

Наименование	Типоразмер	Кол-во в комплекте
Губки для машины разрывной Р-10
для круглых образцов	Ø5...10мм	8
для круглых образцов	Ø10...20мм	8
для плоских образцов	0,5...10мм	4
для плоских образцов	10...20мм	4
Губки для машины разрывной Р-20
для круглых образцов	Ø5...12мм	8
для круглых образцов	Ø12...25мм	8
для плоских образцов	0,5...15мм	4
для плоских образцов	12...25мм	4
Губки для машины разрывной Р-50
для круглых образцов	Ø8...18мм	8
для круглых образцов	Ø18...36мм	8
для плоских образцов	0,5...20мм	4
для плоских образцов	20...40мм	4
Губки для машины разрывной Р-100
для круглых образцов	Ø8...16мм	8
для круглых образцов	Ø16...36мм	8
для круглых образцов	Ø36...50мм	8
для плоских образцов	5...30мм	4
для плоских образцов	20...50мм	4

По желанию заказчика возможна модернизация разрывных машин Р-10, Р-20, Р-50 и Р-100 системами измерения ASTM-Digital "Стандартная" и системами управления/измерения ASTM-Digital "Профессиональная", расширяющими технические возможности машин.
