Программное обеспечение Testing_M-auto

Программное обеспечение Testing_M-auto предназначено для работы с испытательными машинами, оснащенными автоматизированной системой управления ASTM-Digital «Профессиональная», и обеспечивает проведение испытаний широкого спектра строительных материалов: бетона по ГОСТ 10180, асфальтобетона по ГОСТ 12801, кирпича по ГОСТ 8462, цемента по ГОСТ 310.4, ГОСТ 30744-2001 и Европейскому стандарту ЕN 196-1, и др.

Особенности программного обеспечения:

индикация текущих значений нагрузки, перемещения опорной плиты и деформации образца, а также их мгновенных скоростей;
индикация о наличии связи с контроллером системы измерений ASTM-Digital;
индикация активной зоны испытаний (при работе с комплексом из двух машин);
индикация состояния, в котором находится машина («Исходное» / «ГОСТ... -> Нагружение» / «ГОСТ... ->Образец разрушен->СТОП» / «Возврат в Исходное» и др.);
возможность задания предельных допустимых значений нагрузки или перемещений опорной плиты (АвтоСТОП).
наличие режима ручного управления нагружением с произвольным изменением вектора скорости (прямой/обратный ход);
возможность задания циклограммы нагружения (контрольных точек, скорости подхода к ним и времени выдержки);
визуализация процесса нагружения с построением диаграмм "Нагрузка-время", "Перемещение-время", "Нагрузка-перемещение";
возможность использования программного линеаризатора канала нагрузки для минимизации погрешности измерений;
распечатка протоколов и сохранение данных;
ведение группового журнала испытаний (для ГОСТовских режимов работы);
возможность доработки в соответствии с методиками испытаний Заказчика.

Режим испытаний бетона по ГОСТ 10180

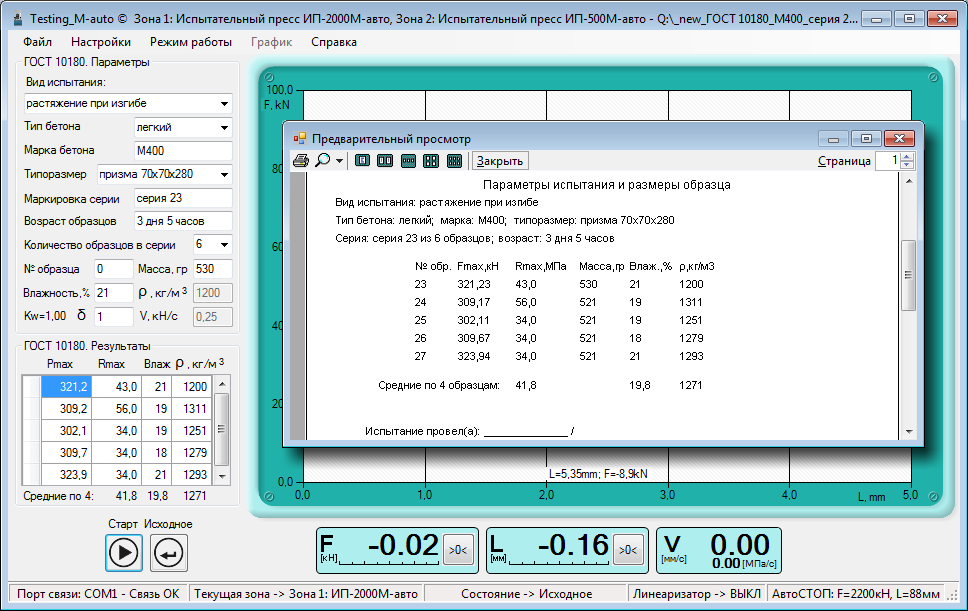

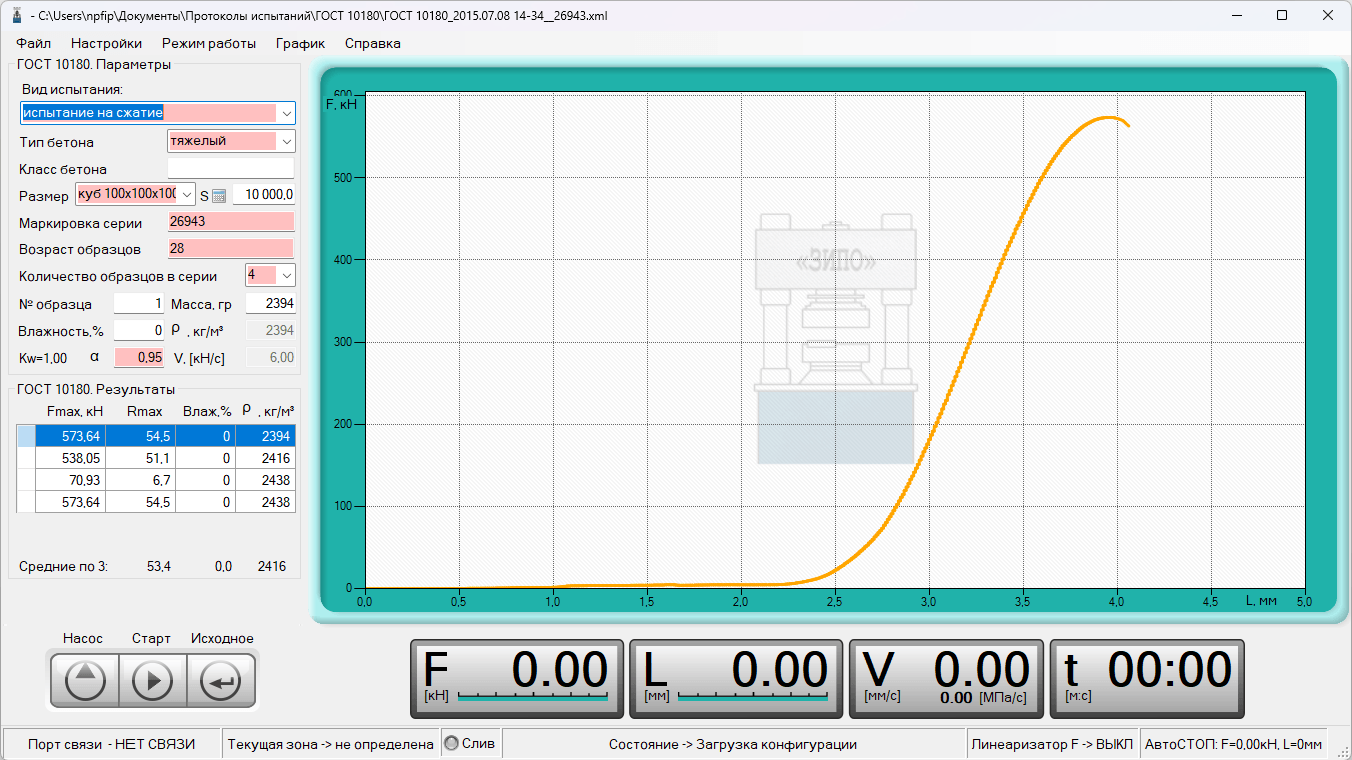

Рис. 1 Проведение испытаний бетона по ГОСТ 10180

Режим произвольного нагружения

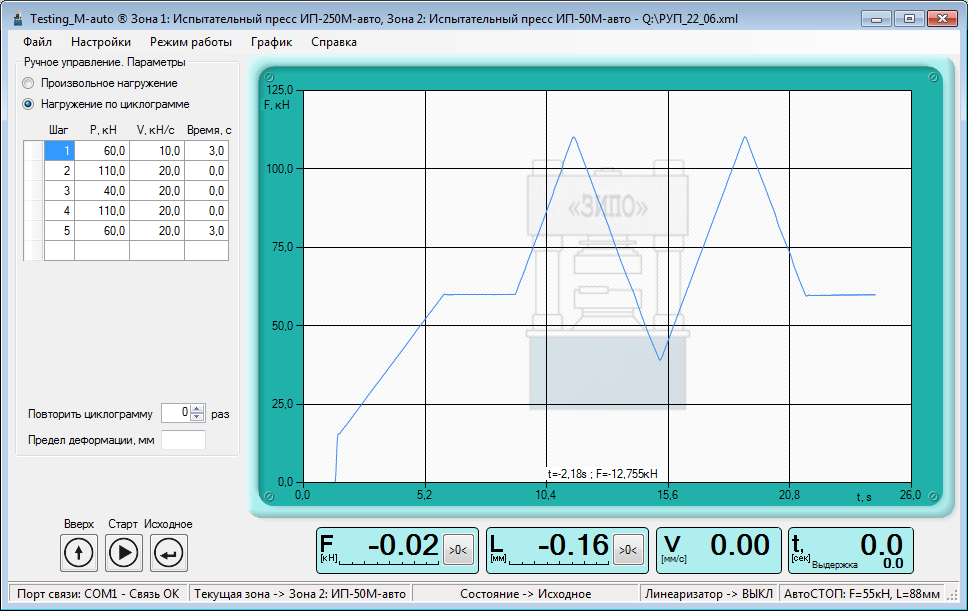

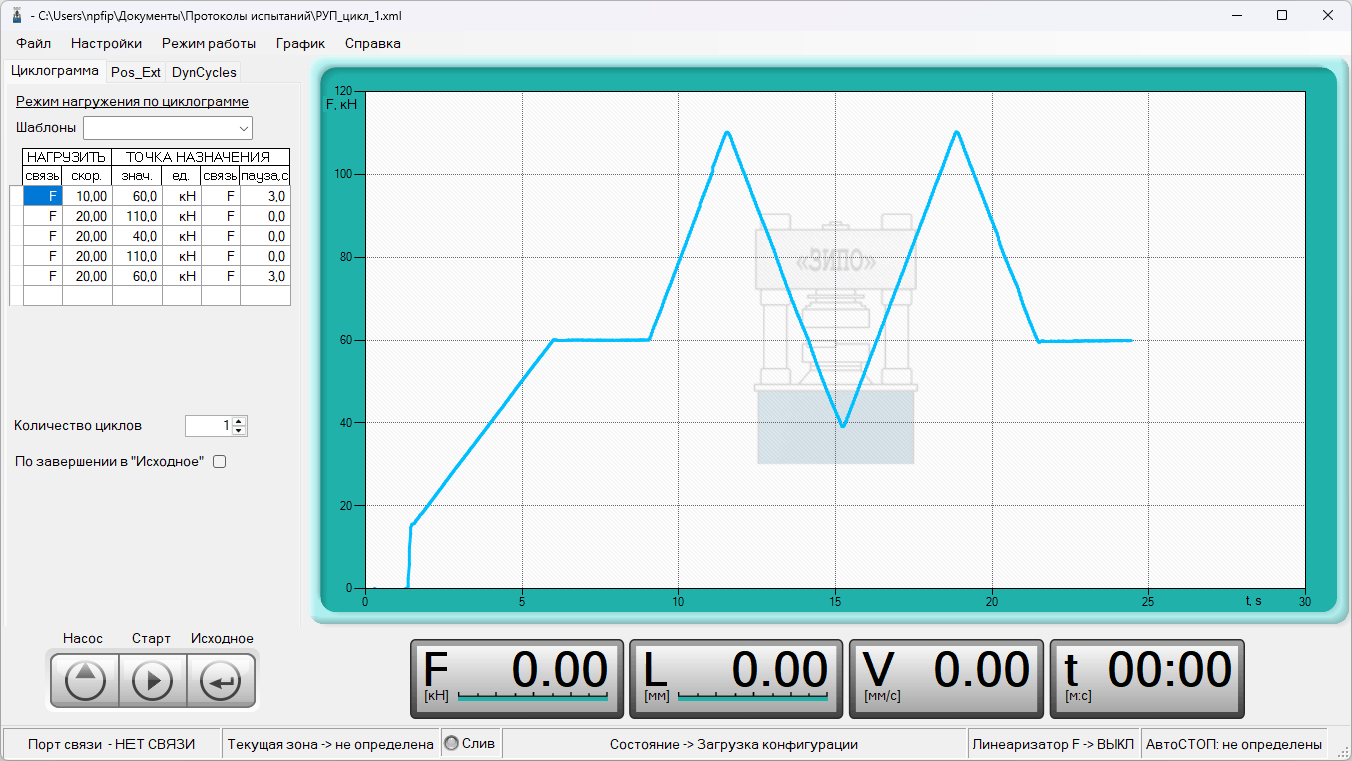

Рис. 2 Режим произвольного управления нагружением

В режиме ручного управления нагружением доступно два режима работы: непосредственное управление вектором скорости при помощи мыши и клавиатуры или режим циклограммы. В режиме циклограммы необходимо пошагово задать требуемые значения нагрузки, скорость подхода и время выдержки в каждой точке. При необходимости повторить цикл несколько раз можно установив количество повторений.

В групповом журнале испытаний в виде таблицы представлена полная информация обо всех результатах испытаний, реализованы сортировка и поиск. Файлы испытаний могут быть открыты непосредственно из журнала двойным кликом на нужной строке. В случае, если файл был удален ранее, будет предложено удалить строку из журнала. Вместе с параметрами и условиями испытания образцов может быть сохранена информация о заказчике испытаний (владельце образцов) и номере заказа. Эта информация доступна в групповом журнале испытаний и может также использоваться для сортировки и поиска результатов.

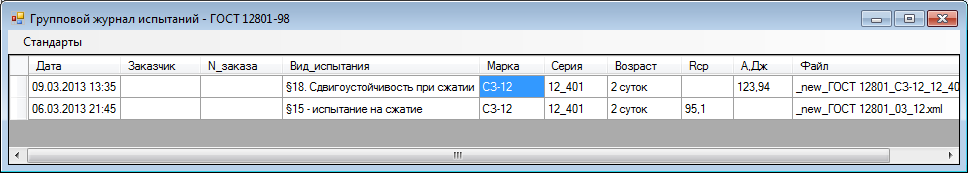

Рис. 3 Групповой журнал испытаний

В программном обеспечении Testing_M-auto реализована возможность подключения к цифровому интерфейсу образцовых динамометров ДОРЭ и ДОСЭ. Благодаря наличию связи стала доступной возможность проведения поверки канала нагрузки полностью в автоматическом режиме без участия оператора с обработкой полученных данных (расчетом метрологических характеристик) и распечаткой протокола. При необходимости данные поверки могут быть использованы для установки параметров программного линеаризатора, активация которого минимизирует погрешности измерений.

Дополнительная информация:

Скачать файл справки Testing_M-auto
