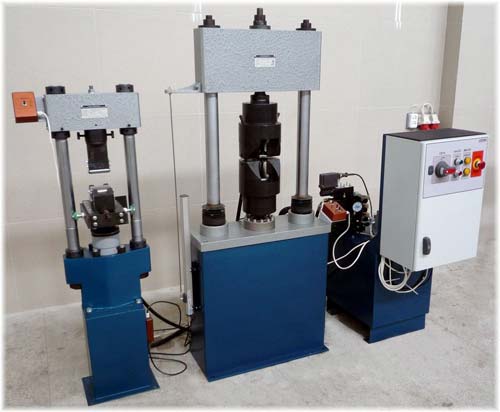

Разрывная машина ИР-100М-авто с УНИС-100

Разрывная машина ИР-100М-авто с устройством УНИС-100

Устройства нагружающие УНИС предназначены для работы в составе разрывных машин ИР-М-авто и Р-М-авто и обеспечивают воспроизведение нагрузок 50, 100, 200, 500 и 1000 кН для проведения испытаний на изгиб и сжатие.

Область применения устройств – испытательные лаборатории предприятий по производству металла и изделий из него (арматуры, труб и др.), комбинатов строительных материалов, строительных и дорожно-строительных организаций, научно-исследовательских центров и институтов, учебных заведений и др.

Номенклатурный перечень: УНИС-50 (50 кн / 5 т), УНИС-100 (100 кн / 10 т), УНИС-200 (200 кн / 20 т), УНИС-500 (500 кн / 50т), УНИС-1000 (1000 кн / 100 т).

Технические характеристики УНИС-50 УНИС-100 УНИС-200 УНИС-500 УНИС-1000
Наибольшая предельная нагрузка, кН 50 100 200 500 1000
Наибольшая высота рабочего пространства при испытании на сжатие, мм 300 450
Ширина  рабочего пространства, мм 230 340 390
Размеры опорных плит, мм 160x160 320х320
Рабочий ход  поршня рабочего цилиндра, мм 100
Наибольшее расстояние между опорами на изгиб, мм 200 300
Диаметр опорного ролика, мм 50
Радиус нажимной оправки, мм от 1 до 25
Ширина опорных роликов и нажимной оправки, мм 80 100
Габаритные размеры (длина x ширина x высота), мм 430 х 655 х 1400 540 х 560 х 1560 800 х 710 х1950
Масса, кг 220 500 1420
Фото УНИС-50, УНИС-100 УНИС-200, УНИС-500

По заказу потребителя возможна поставка дополнительных оправок для испытания на изгиб.

Устройство УНИС работает в комплекте с нагружающим устройством на растяжение, насосной установкой и системой управления ASTM-Digital "Профессиональная".
